瀏覽器自帶分享功能也很好用哦~· 穩定成熟，實戰10年，持續迭代，近百家大、中、小型組件客戶在用，超過10項實用新型專利；
· 兼容性廣，一機多用，兼容IBC 與常規電池片適用于125mm、156mm、158mm、166mm、182mm、210mm 等片源的切割片， 且寬度小至27mm；
· 焊接靈活，可以任意選柵線，柵線也可以自由組合，2BB 、3BB 、4BB 、5BB 、6BB 、9BB 、10BB 、11BB 、12BB 、13BB~20BB 中選擇任意柵線數雖及組合；
· 雙拉帶機械手、結果式焊帶定位：高強度機械手確保精度好使用壽命長、導板在電池片下方的新型定位方式；
· 焊接采用剎車伺服機構(精度高)而不使用氣缸驅動；
· 電池片取、放用的真空，是機臺自帶450W真空泵，不用真空發生器（正氣壓取負壓節）能不浪費壓縮空氣；
· 緊湊拼式設計（使用方便還節省空間），進口浮馬腳輪，上樓不用吊裝，還方便日后移機移位；
· 轉塔式四料盒供片，上料方便安全、多用途組合、容量1200片；
· 外觀漂亮不失經久耐用的理念，機臺用不銹鋼搭配好的金屬材質；
· 助焊劑處理裝置：上好助焊劑的焊帶有處理裝罡，避免焊帶經過機臺時助焊劑腐蝕機臺。
在線客服
基本規格：
操作說明：
●準備工作
1、將電池片放入電池片供片盒內， 一共有四個盒，可以根據需要放入同一尺寸規格，寬度相同但形狀不同的電池片；
2、將焊帶圈放在放帶供料軸上并固定；
3、將儲電池串的夾具板放在出料盤上；
4、 將電源打開，開啟機臺內照明；
5、 留意機臺信息，助焊劑液位是否有報缺少報警、氣壓是否達到要求、軌道溫度、各焊燈的工作數量等；
6、按照要求手動牽引焊帶經過整形裝置、助焊劑精密自動吸附裝置、壓緊裝置、折彎剪切裝置等；
7、手動操作單次剪切，減去焊帶頭起始不良部分；
8、檢查各機械手，排除機臺無其它障礙物，關上并啟用拉帶機械手的安全門。
●自動工作
1、將電池片放入電池片供料盒內， 一共有四個料盒(如果是雙排焊接每個料盒可以分成二個),可以根據需要放入尺寸和寬度都完全相同規格的電池 片。也可以放入尺寸和寬度都完全相同規格，只是缺角方向有二片不同的切片電池片(根據組件組合的要求來決定對稱料盒內放入缺角電池片的方向)。
2、將焊帶放置到供料軸上，并按照要求手動牽引焊帶經過助焊劑浸泡槽，整形裝置，壓緊裝置，剪切裝置等。
3、焊帶安裝到位以后，手動操作剪切兩三次焊帶，以減去焊帶起始不良部分，確保焊帶正常。
4、按下啟動鍵后，焊帶夾爪前去拉取焊帶，焊帶經過剪斷之后，被拉到設定頭帶位置。⑤~⑨動作也與④同時進行。
5、電池片供料盒下方的升降裝置上升，供料盒內電池片上升到設定位置。
6、取片汽缸下降，吸取電池片，感應到吸取成功以后，供料盒下方升降電機下降，分片風刀動作，使電池片順利分離。
7、取片軸動作將電池片移動至定位平臺上方，取片氣缸下降將電池片放置到定位平臺上。
8、定位平臺X,Y 軸氣缸動作，將電池片進行定位。
9、放片氣缸下降，將電池片吸取起來，并隨取片軸移動將電池片放置到焊接的傳送皮帶上。
10、 傳送皮帶將每次運行一定距離，最終將電池片運送至焊接位置。
11、 當電池片壓住開始拉到設定頭帶位置的焊帶時，焊帶夾爪松開，焊帶夾爪前去第二次拉取焊帶，焊帶經過剪斷之后，被拉到設定中間帶位置。第二 次焊帶放置在第一片電池片上。(IBC,正負極焊帶交替后，電池片在上面)重復⑤~①的動作直至電池片壓住開始拉到設定中間帶位置的焊帶。
12、 焊帶夾爪松開，后退同時傳送皮帶動作，燈具下降到焊接高度，開始焊接。
13、 焊接完成后，燈具抬起，傳送皮帶將電池片向后傳送一個位置，等待下一個電池片的到來。
14、 重復以上的全部的動作，直到尾片跟尾帶完成，整串電池片焊接也就完成。
15、 焊接完成的電池串被搬送機構搬送到電池串取串位置，取料平衡桿氣缸下降，吸住電池片后上升，旋轉電機旋轉將電池串翻面。
16、 水平移動氣缸向后動作，使電池出料平衡桿移動到取料平衡桿的上方，出料氣缸下降，使出料平衡桿上的吸盤吸住電池串，此時取料平衡桿上的真 空電閥動作，釋放電池串。出料氣缸上升到設定位置。
17、 水平移動氣缸向前動作，使出料平衡桿移動到收料盤上方，出料氣缸下降，將電池串放置到收料盤內，至此一個工作循環結束。

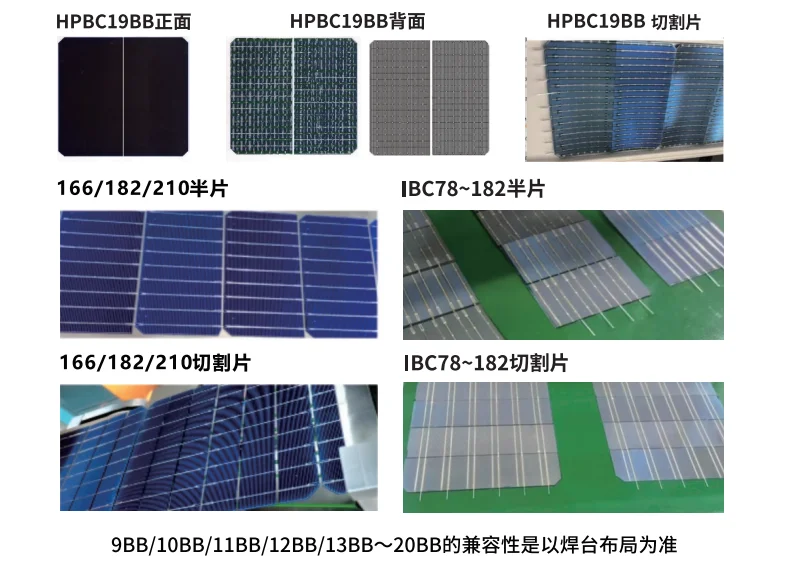

焊接產品：

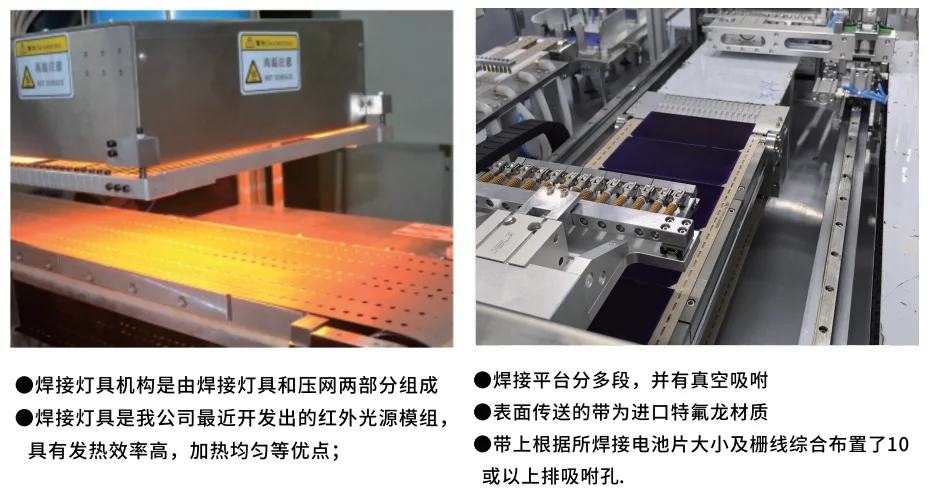

焊接場景：
· 穩定成熟，實戰10年，持續迭代，近百家大、中、小型組件客戶在用，超過10項實用新型專利；
· 兼容性廣，一機多用，兼容IBC 與常規電池片適用于125mm、156mm、158mm、166mm、182mm、210mm 等片源的切割片， 且寬度小至27mm；
· 焊接靈活，可以任意選柵線，柵線也可以自由組合，2BB 、3BB 、4BB 、5BB 、6BB 、9BB 、10BB 、11BB 、12BB 、13BB~20BB 中選擇任意柵線數雖及組合；
· 雙拉帶機械手、結果式焊帶定位：高強度機械手確保精度好使用壽命長、導板在電池片下方的新型定位方式；
· 焊接采用剎車伺服機構(精度高)而不使用氣缸驅動；
· 電池片取、放用的真空，是機臺自帶450W真空泵，不用真空發生器（正氣壓取負壓節）能不浪費壓縮空氣；
· 緊湊拼式設計（使用方便還節省空間），進口浮馬腳輪，上樓不用吊裝，還方便日后移機移位；
· 轉塔式四料盒供片，上料方便安全、多用途組合、容量1200片；
· 外觀漂亮不失經久耐用的理念，機臺用不銹鋼搭配好的金屬材質；
· 助焊劑處理裝置：上好助焊劑的焊帶有處理裝罡，避免焊帶經過機臺時助焊劑腐蝕機臺。
在線客服基本規格：
操作說明：
●準備工作
1、將電池片放入電池片供片盒內， 一共有四個盒，可以根據需要放入同一尺寸規格，寬度相同但形狀不同的電池片；
2、將焊帶圈放在放帶供料軸上并固定；
3、將儲電池串的夾具板放在出料盤上；
4、 將電源打開，開啟機臺內照明；
5、 留意機臺信息，助焊劑液位是否有報缺少報警、氣壓是否達到要求、軌道溫度、各焊燈的工作數量等；
6、按照要求手動牽引焊帶經過整形裝置、助焊劑精密自動吸附裝置、壓緊裝置、折彎剪切裝置等；
7、手動操作單次剪切，減去焊帶頭起始不良部分；
8、檢查各機械手，排除機臺無其它障礙物，關上并啟用拉帶機械手的安全門。
●自動工作
1、將電池片放入電池片供料盒內， 一共有四個料盒(如果是雙排焊接每個料盒可以分成二個),可以根據需要放入尺寸和寬度都完全相同規格的電池 片。也可以放入尺寸和寬度都完全相同規格，只是缺角方向有二片不同的切片電池片(根據組件組合的要求來決定對稱料盒內放入缺角電池片的方向)。
2、將焊帶放置到供料軸上，并按照要求手動牽引焊帶經過助焊劑浸泡槽，整形裝置，壓緊裝置，剪切裝置等。
3、焊帶安裝到位以后，手動操作剪切兩三次焊帶，以減去焊帶起始不良部分，確保焊帶正常。
4、按下啟動鍵后，焊帶夾爪前去拉取焊帶，焊帶經過剪斷之后，被拉到設定頭帶位置。⑤~⑨動作也與④同時進行。
5、電池片供料盒下方的升降裝置上升，供料盒內電池片上升到設定位置。
6、取片汽缸下降，吸取電池片，感應到吸取成功以后，供料盒下方升降電機下降，分片風刀動作，使電池片順利分離。
7、取片軸動作將電池片移動至定位平臺上方，取片氣缸下降將電池片放置到定位平臺上。
8、定位平臺X,Y 軸氣缸動作，將電池片進行定位。
9、放片氣缸下降，將電池片吸取起來，并隨取片軸移動將電池片放置到焊接的傳送皮帶上。
10、 傳送皮帶將每次運行一定距離，最終將電池片運送至焊接位置。
11、 當電池片壓住開始拉到設定頭帶位置的焊帶時，焊帶夾爪松開，焊帶夾爪前去第二次拉取焊帶，焊帶經過剪斷之后，被拉到設定中間帶位置。第二 次焊帶放置在第一片電池片上。(IBC,正負極焊帶交替后，電池片在上面)重復⑤~①的動作直至電池片壓住開始拉到設定中間帶位置的焊帶。
12、 焊帶夾爪松開，后退同時傳送皮帶動作，燈具下降到焊接高度，開始焊接。
13、 焊接完成后，燈具抬起，傳送皮帶將電池片向后傳送一個位置，等待下一個電池片的到來。
14、 重復以上的全部的動作，直到尾片跟尾帶完成，整串電池片焊接也就完成。
15、 焊接完成的電池串被搬送機構搬送到電池串取串位置，取料平衡桿氣缸下降，吸住電池片后上升，旋轉電機旋轉將電池串翻面。
16、 水平移動氣缸向后動作，使電池出料平衡桿移動到取料平衡桿的上方，出料氣缸下降，使出料平衡桿上的吸盤吸住電池串，此時取料平衡桿上的真 空電閥動作，釋放電池串。出料氣缸上升到設定位置。
17、 水平移動氣缸向前動作，使出料平衡桿移動到收料盤上方，出料氣缸下降，將電池串放置到收料盤內，至此一個工作循環結束。
焊接產品：
焊接場景：
可按客戶要求定制，品質可靠，服務保證
